Schweißmaschine ST 225 / 325 / 425

Ausstattungsmerkmale:

Massives Maschinenbett als Stahlkonstruktion mit integrierten, den Belastungen angepassten Präzisionsarbeitstischen in Verbundbauweise
Arbeitstische in Verbundbauweise zum Erreichen höchster Festigkeit und Steifigkeit
Pneumatische Installation mit wartungsfreundlichen Ventilinseln der neusten Generation
Integrierte und hochdynamische Regelung der Heizschwerttemperatur
Möglichkeit zur Verlängerung oder Verkürzung der Prozesszeiten während des Schweißzyklus
Robuste und in Spannbalken integrierte Verdrehsicherung der Spannteller
Hohe Anzahl entkoppelter und einzeln verdrehgesicherter Spannteller zur optimalen Anpassung an die jeweilige Plattenlänge
Hochflexible Aufhängung der Spannteller zum sicheren Fixieren im Plattenkantenbereich
Auslegung der max. Maschinenkräfte auf eine 8 bar Druckluftversorgung
Ergonomische Reinigungsposition des Heizelementes
Ergonomisches Arbeitstischniveau

Technische Daten:	ST 225	ST 325	ST 425
Maschinenlänge (mm):	3.550	4.550	5.550
Maschinenbreite (mm):	800	800	800
Maschinenhöhe (mm):	1.100	1.100	1.100
Gesamtgewicht ca. (kg) **:	2.150	2.700	3.300
max. Arbeitsbreite (mm):	2.050	3.050	4.050

Schweißbare Plattendicke (mm):
PE (0,15 N/mm²)	3 bis 25	3 bis 25	3 bis 25
PP (0,10 N/mm²)	3 bis 25	3 bis 25	3 bis 25
PVDF (0,10 N/mm²)	3 bis 25	3 bis 25	3 bis 25
PVC-C bei 8 bar (0,5 N/mm²)	3 bis 7,50	3 bis 7,50	3 bis 7,50
PVC-U bei 8 bar (0,6 N/mm²)	3 bis 6,25	3 bis 6,25	3 bis 6,25

min. Kanalquerschnitt Innenmaß (B x H in mm)*:	270 x 250	270 x 250	270 x 250
min. Zylinderdurchmesser (mm)*:	350	350	350
Energieversorgung Basismaschine:	230 V 1/N/PE 50/60 HzHzHz
Energieversorgung mit Option höhenverstellbare Spannbalken	230/400V 3/N/PE 50/60 Hz
elektr. Leistung Basismaschine (kW):	2,5	3,5	4,5
elektr. Leistung mit Option höhenverstellbare Spannbalken (kW):	4,5	6,5	8,5
Druckluftanschluss (bar):	8	8	8
Spannkraft (bei 8 bar in kN):	15,4	28	37,5

Schweißkraft:
min. Tischkraft (N):	600	700	700
max. Tischkraft (bei 8 bar in kN):	7,7	11,5	15,5
Heizelement Basismaschine teflonbeschichtet T_max = 260° C (B x H in mm):	15 x 50	15 x 50	15 x 50
Heizelement mit Option höhenverstellbare Spannbalken teflonbeschichtet T_max = 260° C (B x H in mm):	20 x 80	20 x 80	20 x 80

* bei der Option höhenverstellbare Spannbalken nur gültig in unterer Grundeinstellung der Spannbalken
** inkl. Auslegearme

Höhenverstellbare Spannbalken 2-stufig zur Verarbeitung von Plattendicken bis 25 mm (PE/PP); Hohlkammerplatten bis 58 mm
Auslegerarme
Automatische Verriegelung der Spannbalken

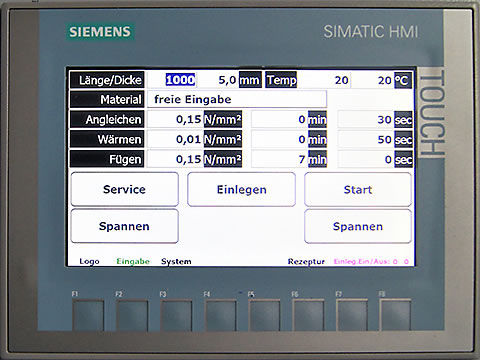

Materialkennwertdatensätze (Parameter) mit automatisierter Auswahl spezifischer Schweißdrücke, Temperaturen und Zeiten
